Устройство плитного фундамента (УШП)
Строительная промышленность непрерывно развивается. Базис здания становится сложнее, выполняет ряд функций. Самое верное решение для возведения загородного жилья – плитный фундамент для дома. В процессе температурных колебаний базис стоит жестко и надежно. Это один из распространенных и древних видов основания, которое применяется со времен появления бетонных строительных смесей – более 500 лет до нашей эры. Памятники архитектуры античных цивилизаций, дожившие до XXI века, уверенно стоят на монолитных базисах. С быстрым развитием технологий строительства найти замену простой и эффективной монолитной основе дома трудно. В Беларуси спросом пользуется плитный фундамент УШП , которая отличается многофункциональностью, легким монтажом и простой отделкой.
Что такое плитный фундамент (УШП)
Утепленная шведская плита представляет собой конструкцию в виде прямоугольной возвышенности из бетона и армокаркаса, утепленной пенополистиролом по бокам и снизу. В базис встраивается отопление (система теплого жидкостного пола) и другие инженерные коммуникации (водопровод, электричество, канализация). Комплексная структура дает теплое основание под здание и ровный пол, готовый к укладке напольного покрытия. Структура заменяет простые свайные и столбчатые базисы в частном домостроении. Стоимость заливки фундамента ниже по сравнению с другими видами. Основание одновременно служит:
- надежным базисом под постройку – построить мощную монолитную водонепроницаемую утепленную основу поможет фундамент – монолитная плита;
- черновым полом без стяжки – шведскую плиту закладывают на небольшой глубине, верхняя плоскость фундамента становится черновым полом первого этажа;
- перекрытием первого этажа;
- системой отопления первого этажа – плита фундамента работает, как аккумулятор тепла и помогает экономить на энергоносителях.
-

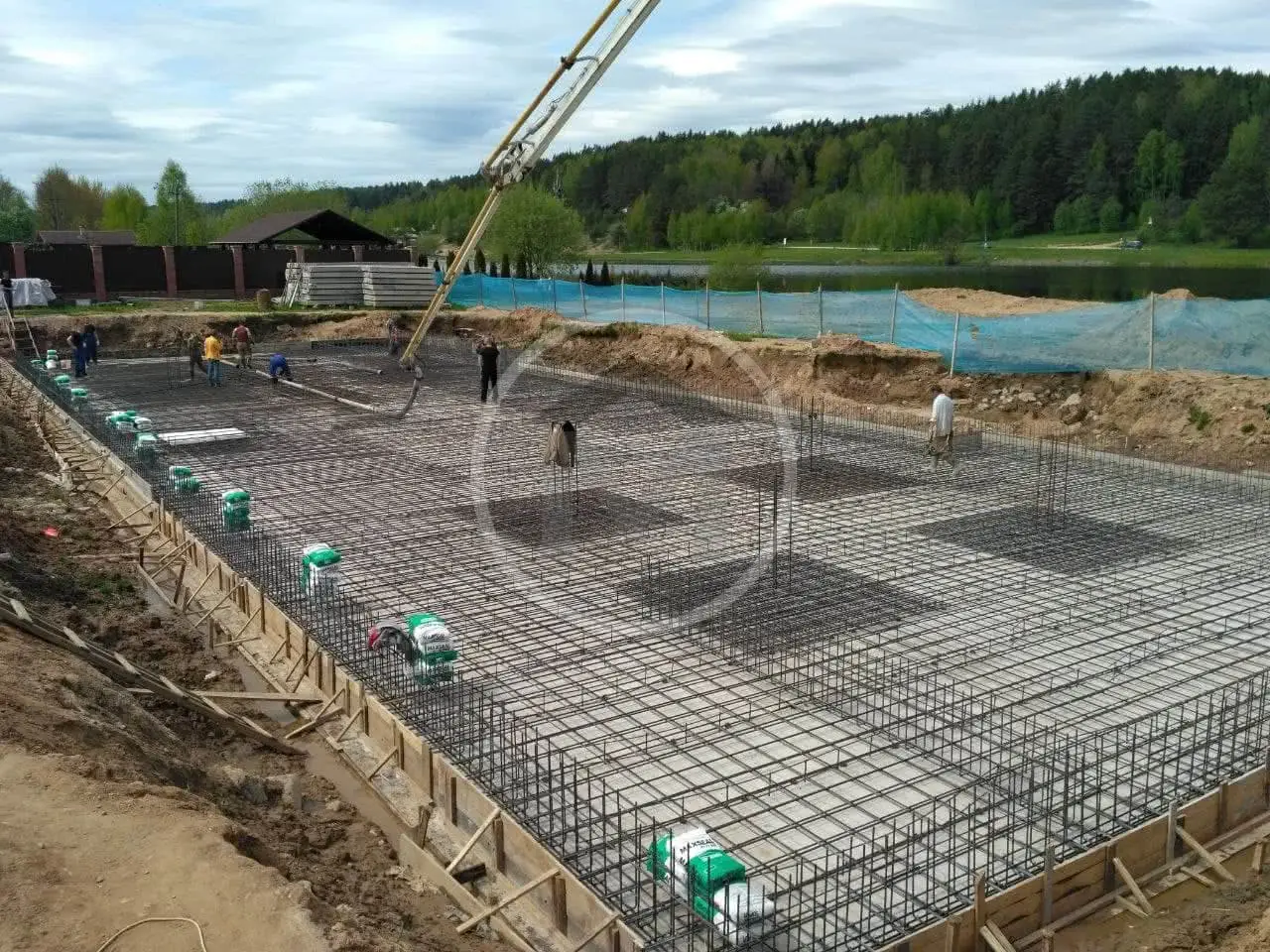

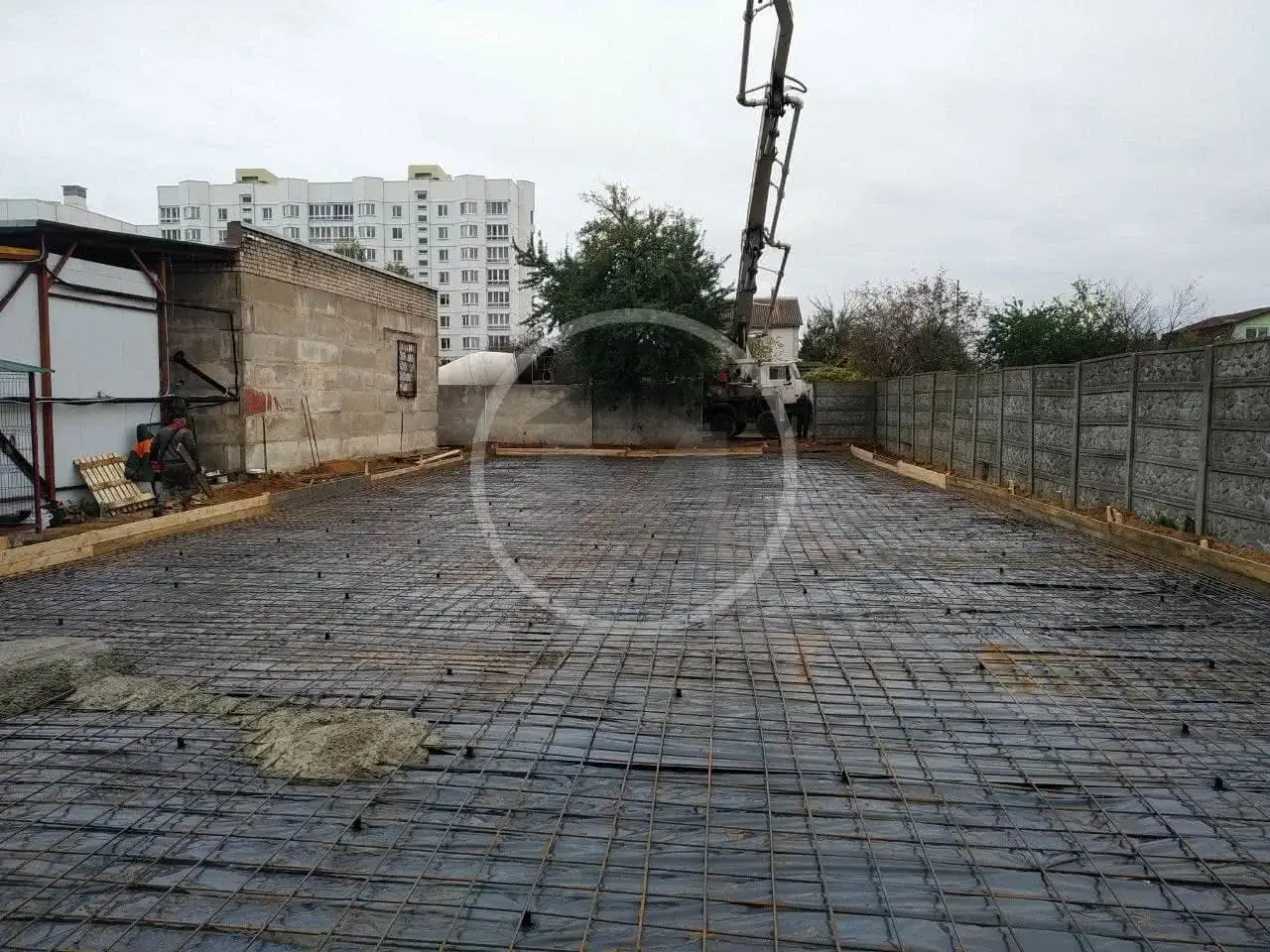

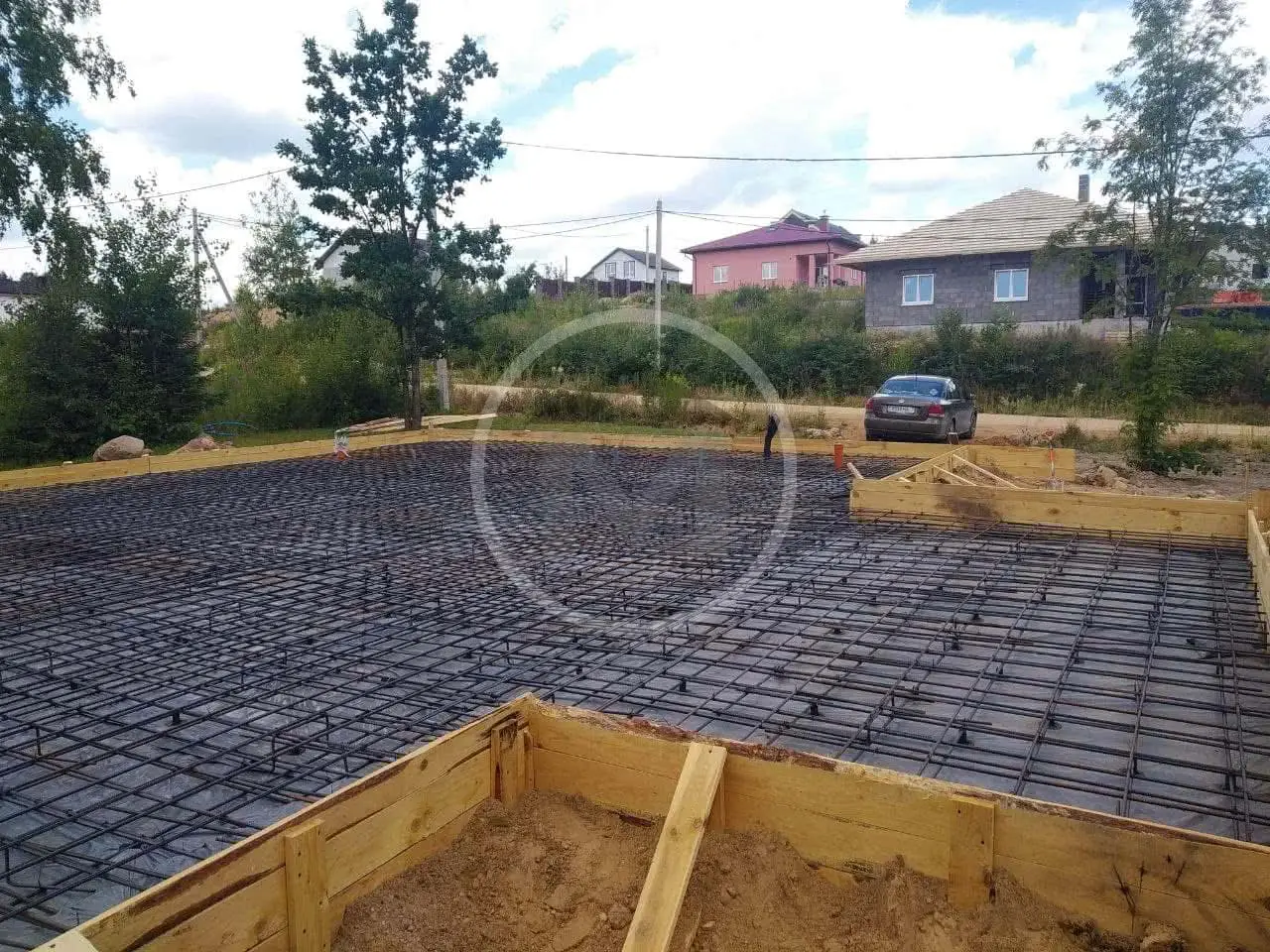

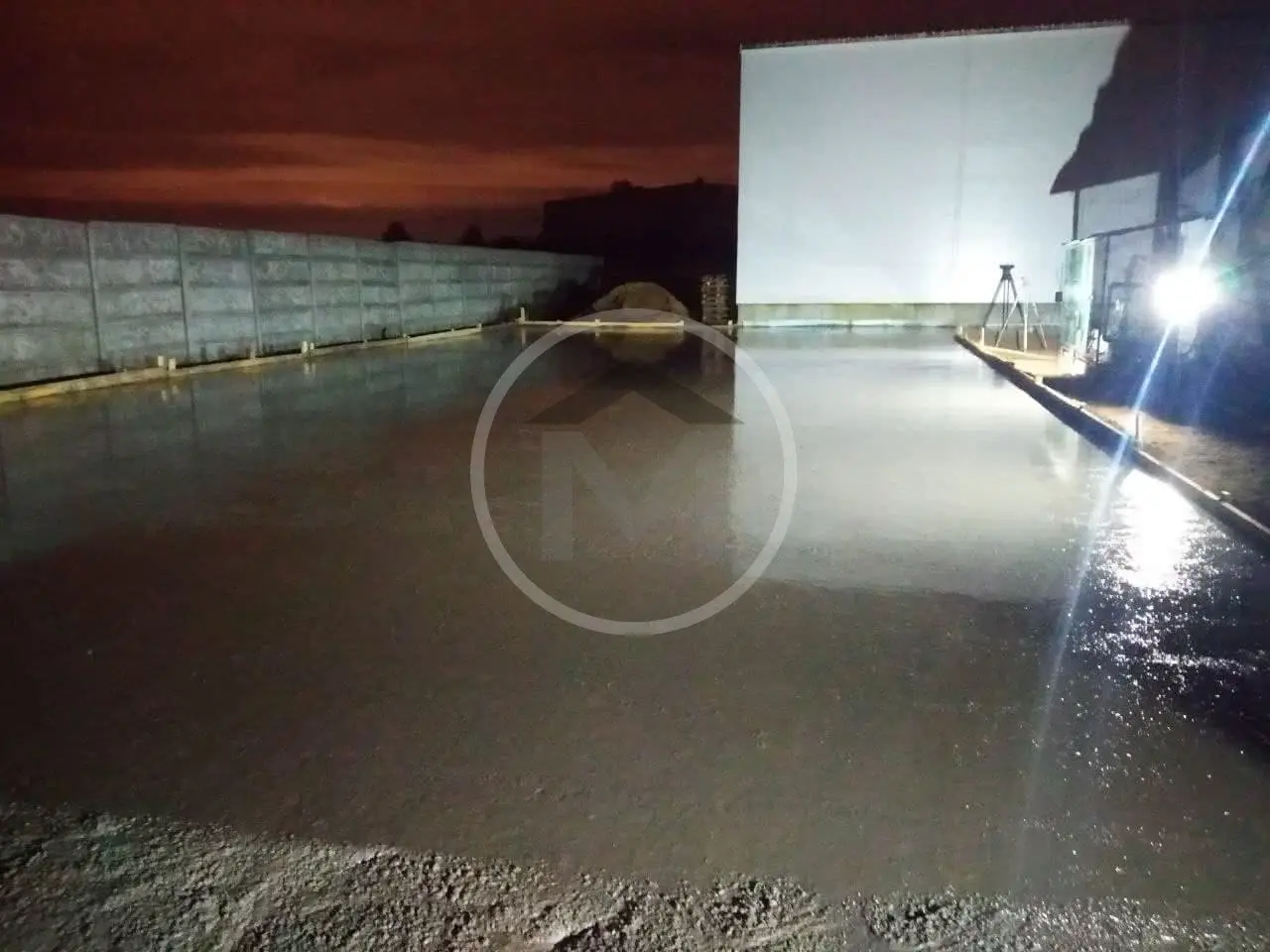

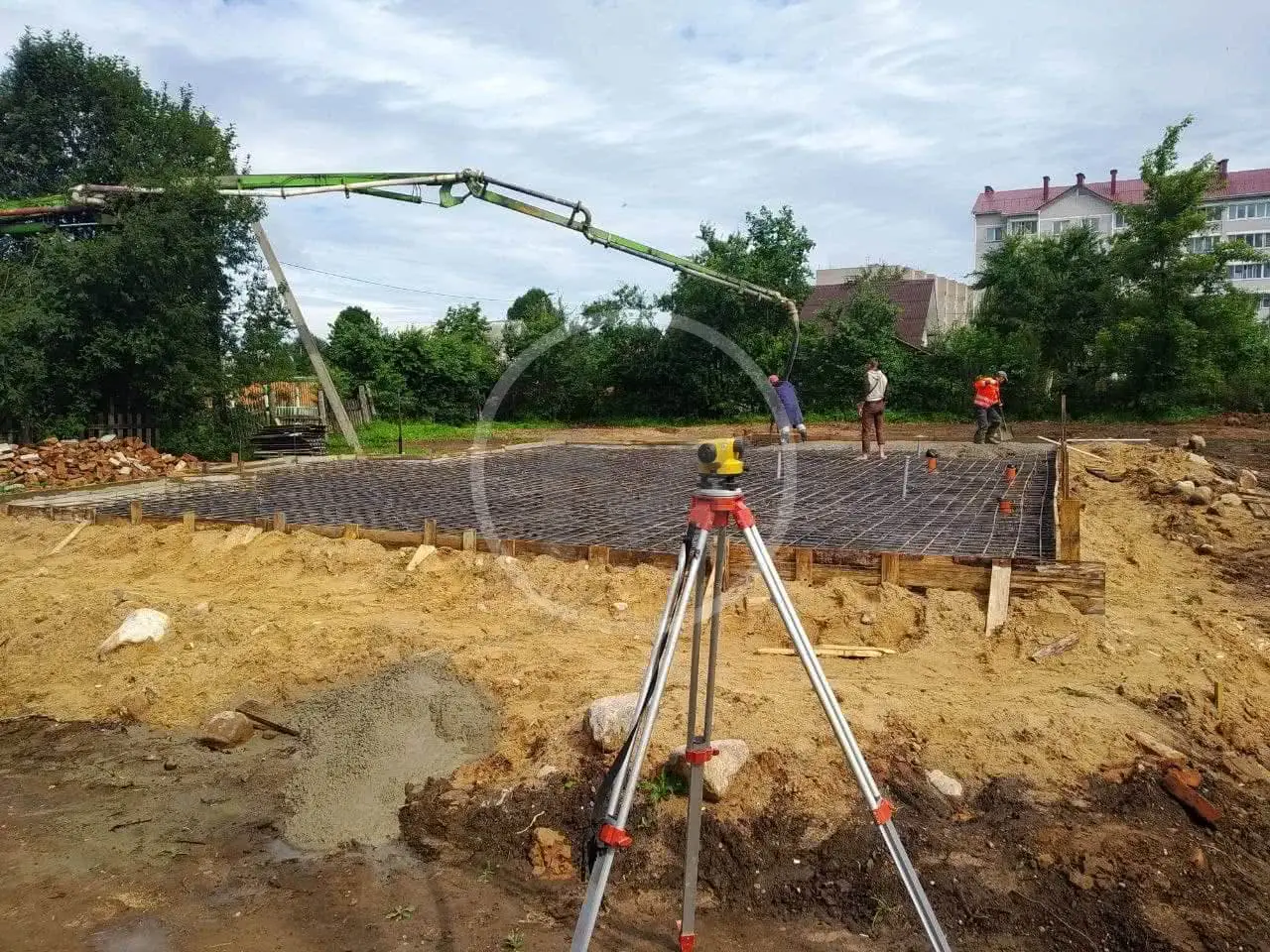

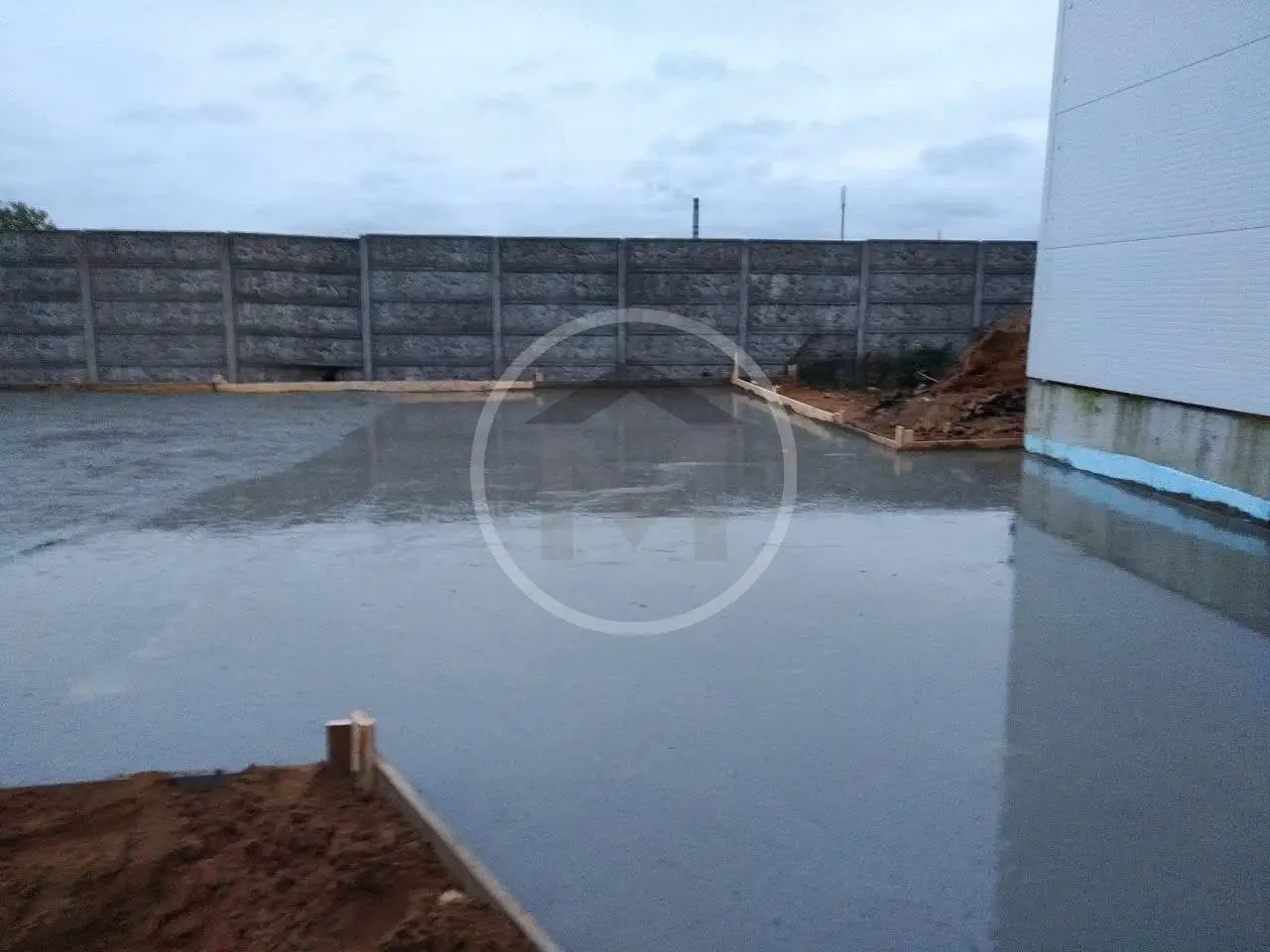

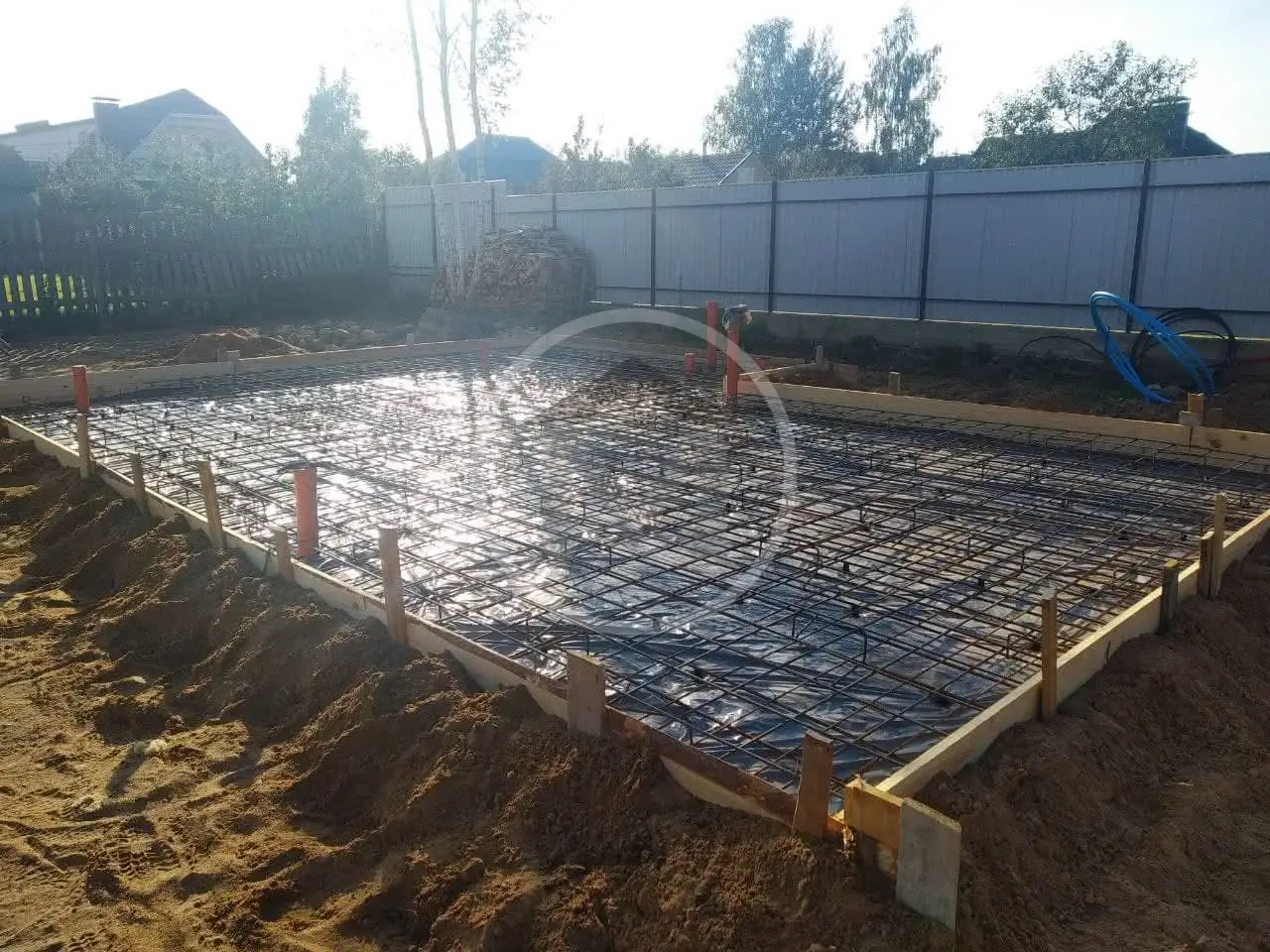

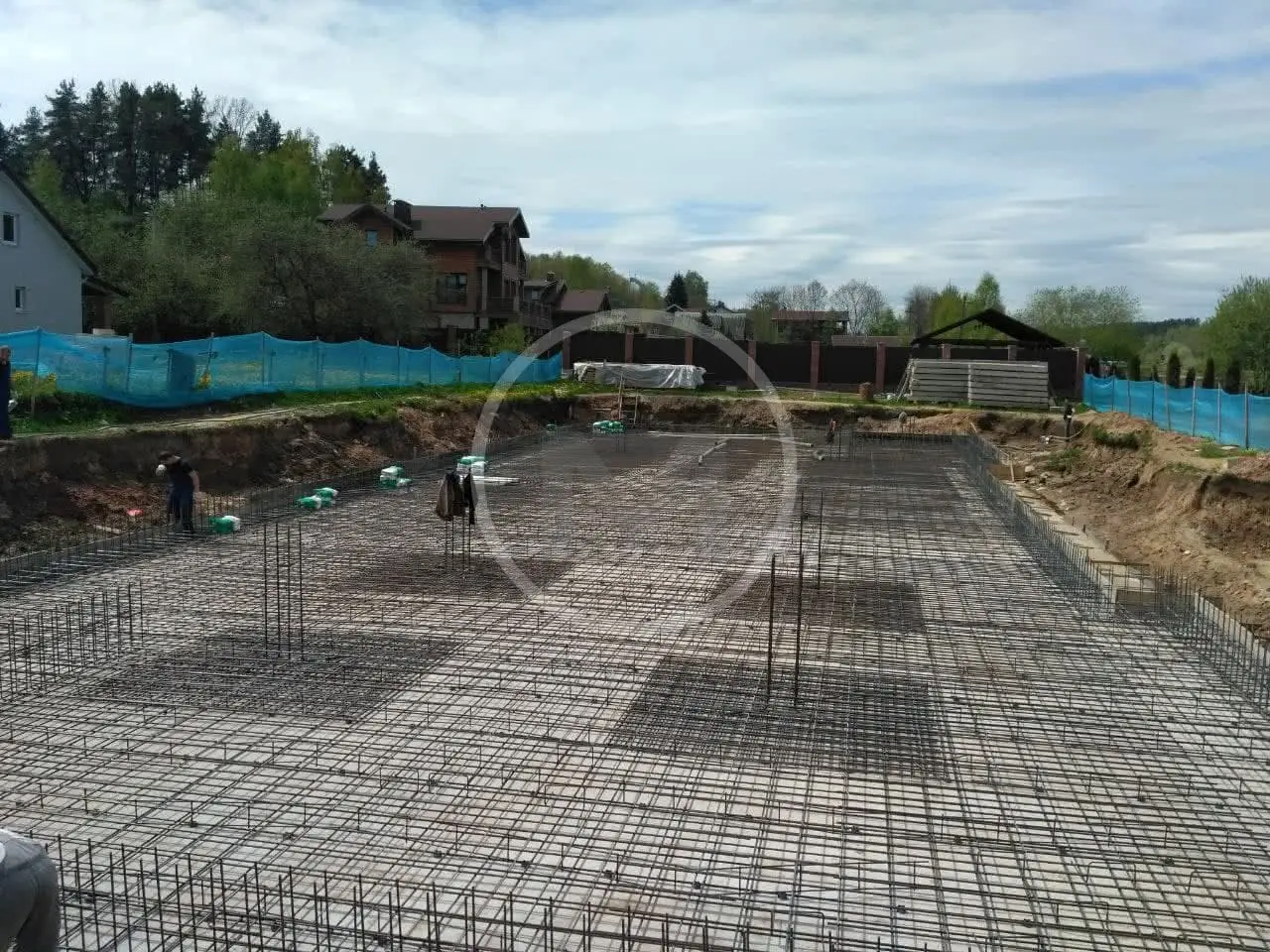

Фундаментная плита, Боровляны
Фундаментная плита, Боровляны
-
Фундаментная плита, Заславль
Фундаментная плита, Заславль
-
Фундаментная плита, Зацень
Фундаментная плита, Зацень
-
Фундаментная плита, Колодищи
Фундаментная плита, Колодищи
-
Фундаментная плита, Минск
Фундаментная плита, Минск
-
Фундаментная плита, Петришки
Фундаментная плита, Петришки
https://monolithouse.by/ushp#sigProId3c0621ed5f
Больше фото плитных фундаментов
Использование утеплителя под фундаментом и по периметру уменьшает промерзание почвы и сезонное пучение грунта.
Вес дома, стоящего на шведской плите, равномерно распределяется по основанию. Базис передает его песчаной подушке, которая переносит нагрузку на землю и выполняет функцию дополнительного утепления и дренажа.
Конструкция плитного фундамента УШП
Под утепленной шведской плитой понимается многослойная структура в виде пирога, где главная часть – железобетонная плита. Она состоит из ряда элементов:
- дренажная система из гравийной подушки или слоя из смеси щебня и гравия. В дренаж монтируется система водоотвода, по которой грунтовые или талые воды отводятся от постройки;
- геотекстиль – отделяет дренажную систему от почвы;
- гидроизоляционный слой – отделяет железобетонный монолит от грунтовых вод;
- теплоизолирующий материал – укладывается сверху, в основании и по контуру базиса; помогает избежать появления мостиков холода и обеспечивает одинаковую температуру всей конструкции;
- каркас из толстых стальных прутьев – фундамент (плита) получает дополнительное сопротивление изгибающим и растягивающим нагрузкам;
- инженерные коммуникации – внутри монолита прокладываются силовые и связевые кабели, водопровод, канализация, система теплого пола;
- бетонная плита – толщина зависит от этажности здания и типа грунта.
Послойная структура шведской плиты выглядит так:
- теплоизоляционный слой – укладывается на нижних уровнях основания и защищает от утечки тепла;
- усиливающий слой – предотвращает растрескивание монолитного бетона;
- коммуникационный слой – для подключения инженерных коммуникаций используются сети трубопроводов и кабелей;
- несущий слой – монолитная бетонная плита получает нагрузку от строительных конструкций и служит черновым полом;
- нагревающий слой – представлен сетью трубопроводов, по которым циркулирует теплоноситель.
Слишком тонкое основание рискует треснуть под весом здания, а толстое приведет к незапланированным затратам. Для успешного строительства дома важно не только купить качественные стройматериалы, но и учесть тип почвы, рассчитать толщину фундамента и т.д.
Достоинства и недостатки УШП под ключ
Энергоэффективной системой отопления признан плитный фундамент. Цена привлекательна для многих строителей. УШП в сочетании с утеплением стен и стеклопакетов дает недорогую автономную систему и обладает рядом преимуществ:
- высокая скорость производительности;
- отсутствие вероятности промерзания земли и пучения или усадки основы;
- высокая прочность утеплителя на сжатие;
- большой срок эксплуатации – теплоизоляционный слой не подвержен воздействию влаги;
- надежность конструкции с сохранением хороших технико-экономических параметров;
- изолированность базиса – в здании не будет сырости и плесени;
- небольшая толщина теплоизоляционного слоя обеспечивает хороший коэффициент теплопроводности;
- наличие на плитах теплоизоляции кромок предупреждает появление мостиков холода;
- доступная цена – задействуется небольшое количество стройматериалов и работников;
- высокая теплоемкость – базис подходит для регионов с холодным климатом.
Преимуществом монтажа шведской плиты является то, что отапливать дом можно только с помощью теплого пола.
Монолитная плита под фундамент имеет и недостатки:
- каркас базиса создается на надежном основании – илистые, заторфованные или растительные почвы не подходят;
- часть инженерных коммуникаций находится внутри основания – доступ затруднителен;
- базис не подойдет для возведения громоздких многоэтажных строений;
- отсутствие подвала в доме.
Где используется плитный фундамент
Утепленная шведская плита пользуется широкой популярностью в коттеджном строительстве. Базис отлично подходит для всех типов строений. Можно строить дом из натурального камня, кирпича, газобетона, пенобетона или гараж и другие большие хозяйственные здания.
Монтаж утепленного базиса технически и экономически целесообразен в ситуациях:
- на строительной площадке проблемные почвы – с повышенной концентрацией торфа, песка, глинистых частиц;
- расположение строящегося здания в климатической зоне с низкими среднегодовыми температурами и высоким уровнем грунтовых и паводковых вод;
- УШП используется в качестве несущего основания для зданий из бревен, пено-, газобетона, сэндвич панелей и т.д.;
- планируется использовать альтернативные системы отопления – водяной теплый пол, залитый в толщу плиты, которая является теплоаккумулятором для всего здания и черновым полом для первого этажа.
В Минске утепленный базис активно используется в сооружении зданий без подвала и цокольного этажа, в строительстве панельных, каркасных, щитовых сооружений; при возведении стен в виде блочной или кирпичной кладки.
Фундаментная плита – устройство по правилам
При соблюдении строителями требований проекта, норм и правил УШП под ключ станет надежной основой здания. В процессе устройства фундамента рекомендуется действовать в последовательности:
- подготовка площадки – разметка базиса, снятие верхнего плодородного слоя грунта, установка дренажных труб по периметру основания; укладка геотекстиля и первичная гидроизоляция всей плоскости фундамента, создание подушки из песка и гравия, которая уплотняется виброплитами; укладка рулонного гидроизоляционного материала;
- прокладка инженерных коммуникаций – вода, канализация, электричество, телефон и связь;
- установка опалубки и утепление плиты – опалубка выставляется из фундаментного пенополистирола и раскрепляется досками и клиньями. После укладки первого сплошного слоя утеплителя стелется гидроизоляционная пленка;
- армирование – из арматуры диаметром 8-14 мм формируется каркас ребер жесткости, устанавливается крупными элементами в опалубку, а отдельные элементы связываются воедино. Монтируется пространственный каркас плиты;
- внедрение теплого пола – на общей гребенке выводятся трубы в помещение, где планируется котельная. Перед бетонированием трубы проверяются на герметичность, опрессовываются и наполняются теплоносителем;
- заливка базиса – плитный фундамент требователен к бетону. Параллельно с заливкой проводится уплотнение бетонной смеси. Верхний слой поливается водой и укрывается от солнца. Через несколько дней убираются доски, фиксирующие опалубку, которая будет служить утеплением готовому фундаменту.
Высохшее основание шлифуется – сформированная на данном этапе бетонная плита будет служить полом для жилых комнат. Специалисты рекомендуют заказывать устройство плитного фундамента под ключ в конце лета, когда уровень грунтовых вод достигает нижнего предела.
Где заказать плитный фундамент для дома
Мы успешно занимаемся проектированием и строительством домов. Наша специализация – монолитная технология возведения зданий из кирпича, газобетонных блоков и дерева. Монолитная плита под фундамент, созданная нашей опытной бригадой отличается высоким качеством материалов и доступными ценами. Строители с большим опытом работы знают специфику возведения базиса. Все этапы работы проходят в соответствии с нормативно-законодательными актами. Мы держим клиентов в курсе дела и регулярно высылаем фото проделанной работы. Можете смело доверять нам самое ценное – надежность и прочность планируемого дома!
